Part3. 데이터 시각화

시각화 인사이트 프로세스

빅데이터 시각화

시각화 방법

정보 구조화

정보 조직화

데이터를 수집하는 과정을 거쳐 혼돈의 상태로 존재하는 데이터를 분류하고 배열하고 조직화해 질서를 부여하는 작업

리처드 솔 워먼의 LATCH

Method	Cases
위치 (Location)	지리적 정보에 기반을 둔 정보를 조사하고 비교할 때 공간적으로 구분되는 정보의 조직화
알파벳 (Alphabet)	수평적이고 방대한 정보 조직화 카테고리, 지역에 따른 조직화가 효과적이지 않을 때
시간 (Time)	시간이 지난 사건의 조직화 시간에 따른 변화의 추이
카테고리 (Category)	속성에 따른 분류 상위 카테고리, 하위 카테고리가 있을 수 있음
위계 (Hierarchy)	값의 크기 비교에 따른 조직화 > 순서가 큰 의미를 가짐 정보의 가중치나 우선순위를 부여할 때

정보 시각화 방법

1. 시간 시각화

• 막대그래프
• 누적 막대그래프
• 점/선 그래프

2. 분포 시각화

• 파이차트
• 도넛차트
• 트리맵
• 누적 연속그래프

3. 관계 시각화

• 산점도
• 버블차트
• 히스토그램

4. 비교 시각화

• 히트맵
• 체르노프 페이스
• 스타차트
• 평행좌표계
• 다차원척도법

5. 공간 시각화

• 지도매핑

벤 프라이의 시각화 방법론

1. 획득
2. 분해
3. 선별
4. 마이닝
5. 표현
6. 정제
7. 상호작용

자크 베르탱 그래픽 7요소

• 위치: 중요한 정보는 좌측 상단에 배치
• 크기: 다른 크기로 중요도 표현
• 모양: 다른 모양으로 중요도 표현
• 색: 다른 색으로 중요도 표현
• 명도: 다른 명도로 중요도 표현
• 기울기: 다른 기울기로 중요도 표현
• 질감: 다른 패턴으로 중요도 표현

시각화를 위한 그래픽 디자인 기본 원리

타이포그래피

서체, 무게, 크기, 스타일, 색채, 간격

색상

구분 표현, 순서 표현, 비율 표현, 색채 사용과 인지

그리드

하나의 화면을 읽는 방식, 정보의 역피라미드, 망그리드, 3등분의 법칙

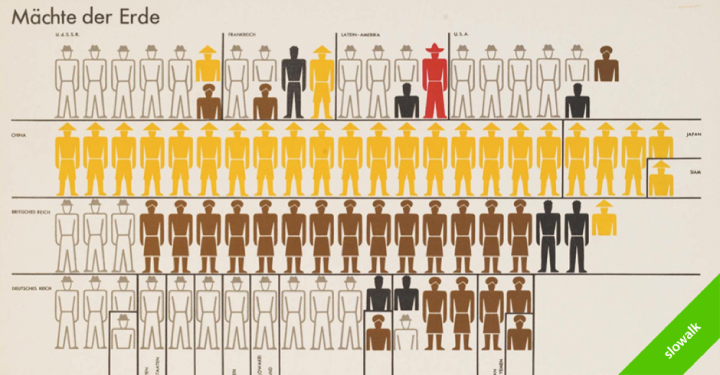

아이소타이프

터프티의 시각 정보 디자인 7원칙

1. 시각적 비교를 강화하라
2. 인과관계를 제시하라
3. 다중변수를 표시하라
4. 텍스트, 그래픽, 데이터를 한 화면에 조화롭게 배치하라
5. 콘텐츠의 질과 연관성, 진실성을 분명히하라
6. 시간순이 아닌 공간순으로 나열하라
7. 정량적 자료의 정량성을 제거하지 마라
